BMW 매니폴드 파이프, 왜 문제일까요? (고장코드 P2004, P2009, P2015)

주행 중 엔진 경고등이 점등되거나, 차가 힘이 없다고 느껴지셨나요? 가속 시 엔진이 덜덜 떨리거나 엔진룸에서 타는 냄새가 난다면 BMW의 매니폴드 파이프 문제를 의심해 볼 수 있습니다. 특히 BMW 530d, X5 30d, X6 30d, 730d 등 N57 D30 B 엔진이 장착된 차량에서는 흡기 매니폴드의 카본 누적 및 스월 플랩 관련 고장이 흔하게 발생합니다.

• P2004: 흡기 매니폴드 런너 제어 밸브 고착 (열림) - 흡기 매니폴드 내부의 스월 플랩이 열린 상태로 고착되어 공기 흐름 제어가 안 될 때 나타나는 코드입니다.
• P2009: 흡기 매니폴드 런너 제어 밸브 회로 낮음 - 스월 플랩 제어 회로에 전기적인 문제가 발생했음을 의미합니다.
• P2015: 흡기 매니폴드 런너 위치 센서/스위치 회로 범위/성능 문제 - 스월 플랩의 위치를 감지하는 센서에 이상이 있거나, 작동 범위가 벗어났을 때 점등됩니다.

이러한 고장 코드들은 대부분 흡기 매니폴드 내부의 스월 플랩 또는 관련 액츄에이터의 문제를 지목합니다. 진단기에 위 코드가 떴다면, 흡기 매니폴드 점검은 필수적입니다.

매니폴드 파이프, 엔진의 숨통을 책임지다

매니폴드 파이프는 엔진의 '숨통'과 같은 역할을 합니다. 흡기 매니폴드는 외부 공기를 엔진의 각 실린더로 고르게 분배하여 연소를 돕고, 배기 매니폴드는 각 실린더에서 발생한 배기가스를 모아 배기 시스템으로 안전하게 유도합니다. 이 부품이 제대로 작동해야 엔진은 최적의 성능을 발휘할 수 있습니다.

놓치지 말아야 할 매니폴드 고장 증상들

1. 엔진 경고등 점등 및 출력 저하

고객 표현: "엔진 체크 불 들어왔어요", "차가 힘이 없어요", "가속이 잘 안 돼요"
발생 시점: 주로 주행 중, 가속 시
원인: 흡기 매니폴드 내부 카본 퇴적 또는 스월 플랩 고착/파손으로 공기 흐름이 원활하지 않아 엔진 효율이 떨어지고 경고등이 점등됩니다.
심각도: 3/5 (빠른 점검 권장)
방치 시: 연비 저하, 매연 증가, DPF 손상으로 이어질 수 있습니다.

2. 매연 발생 및 타는 냄새

고객 표현: "하얀 매연이 나와요", "검은 매연이 나와요", "엔진룸에서 타는 냄새가 나요"
발생 시점: 시동 시, 가속 시
원인: 흡기 매니폴드 누유 또는 배기 매니폴드 균열로 배기가스가 새어 나오거나, 불완전 연소로 매연이 발생할 수 있습니다.
심각도: 3/5 (빠른 점검 권장)
방치 시: 엔진 성능 저하 및 환경 오염을 유발하며, 심할 경우 엔진 손상으로 이어질 수 있습니다.

3. 엔진 부조 및 소음

고객 표현: "차가 덜덜 떨려요", "엔진 소리가 이상해요", "엔진 부조가 있어요"
발생 시점: 공회전 시, 저속 주행 시
원인: 흡기 매니폴드의 공기 누설 또는 스월 플랩 작동 불량으로 각 실린더로 유입되는 공기량이 불균형해져 엔진 부조가 발생할 수 있습니다.
심각도: 3/5 (빠른 점검 권장)
방치 시: 엔진 수명 단축 및 다른 부품의 손상을 유발할 수 있습니다.

4. 오일 누유

고객 표현: "주차 후 바닥에 오일 자국이 있어요", "엔진룸에 오일이 묻어 있어요"
발생 시점: 주차 후, 엔진룸 점검 시
원인: 흡기 매니폴드 가스켓 노후로 인한 오일 누유가 발생할 수 있습니다.
심각도: 2/5 (빠른 점검 권장)
방치 시: 오일 부족으로 인한 엔진 손상 및 화재의 위험이 있습니다.

매니폴드 고장의 주요 원인과 자가진단

BMW N57 D30 B 엔진이 적용된 530d, X5 30d, 730d 등 여러 모델에서 매니폴드 고장은 다음 원인으로 흔히 발생합니다.

• 카본 퇴적 (흡기 매니폴드): EGR 밸브를 통해 재순환되는 배기가스에 포함된 그을음과 오일 증기가 흡기 매니폴드 내부에 쌓여 공기 흐름을 방해합니다.
• 스월 플랩 고착 또는 파손 (흡기 매니폴드): 카본 퇴적물에 의해 스월 플랩이 움직이지 않거나, 플랩 자체의 균열이나 액츄에이터 유격으로 인해 파손되기도 합니다.
• 매니폴드 가스켓 노후로 인한 누설: 오래된 가스켓이 경화되거나 손상되어 공기 또는 오일이 새어 나옵니다.
• 매니폴드 자체 균열 또는 변형: 과도한 열과 압력으로 인해 매니폴드 자체에 균열이 생길 수 있습니다.

자가진단:

• 육안 점검: 흡기 매니폴드 주변에 오일 누유 흔적, 매니폴드 균열 여부 확인.
• 엔진음 청취: 엔진 부조음, 비정상적인 흡기/배기 소음 발생 여부 확인.

교체 주기, 공임 및 작업 난이도

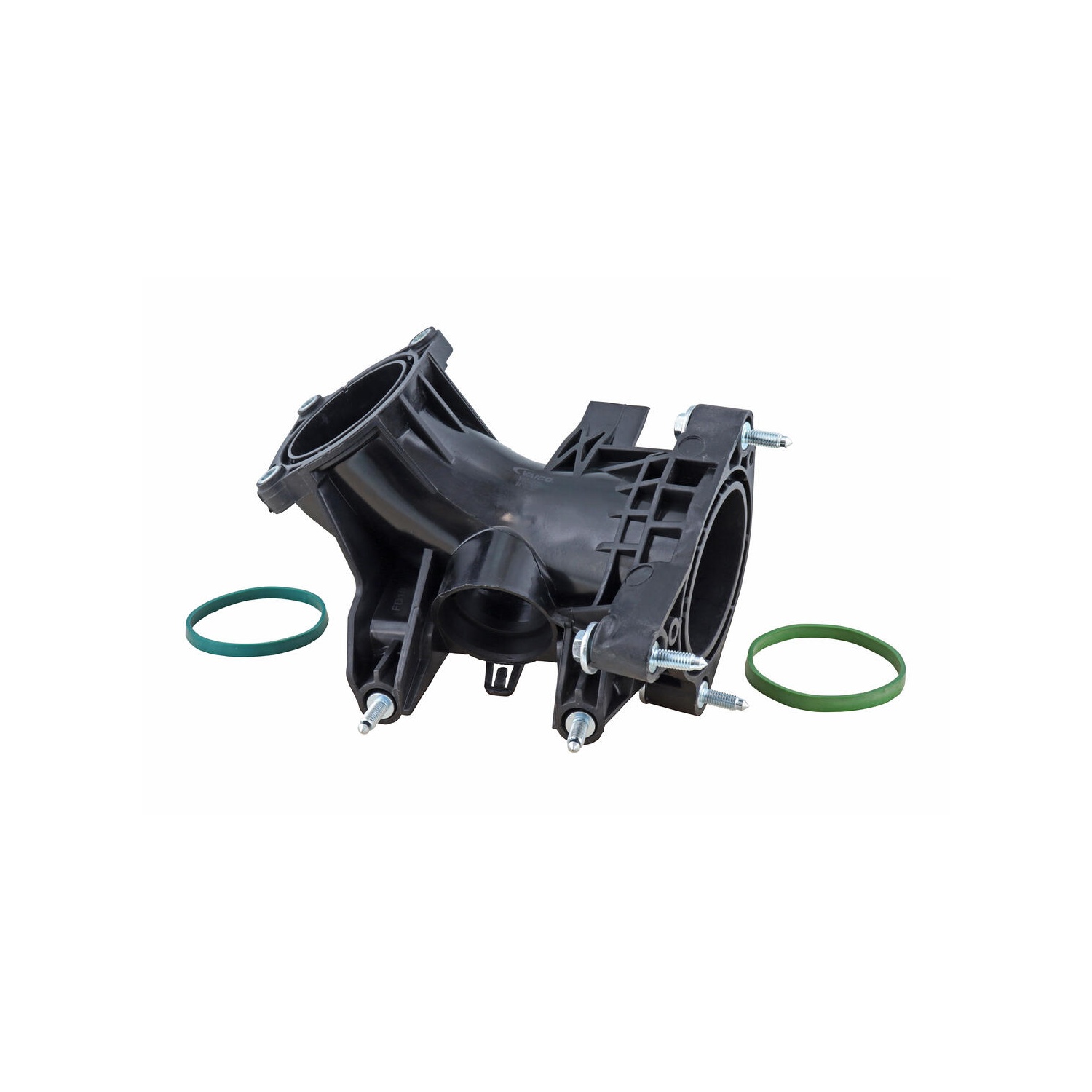

매니폴드 파이프는 약 10만km 주행 시 또는 고장 증상 발생 시 점검 및 교환을 권장합니다. 특히 BMW 순정 OEM 부품 11617823244와 같은 흡기 매니폴드 부품은 정비 시 정확한 품번 확인이 필수적입니다.

매니폴드 교환 작업은 전문 장비가 필요하며 난이도가 높습니다. 흡기 매니폴드 탈거 및 장착 시 주변 부품 탈거가 많고, 정확한 조립 및 진단이 필요하기 때문입니다.

• 흡기 매니폴드 교환 공임: 약 30~60만원 (작업 시간 약 3~5시간)
• 흡기 매니폴드 클리닝 공임: 약 20~40만원 (작업 시간 약 2~4시간)
• 배기 매니폴드 교환 공임: 약 50~100만원 (작업 시간 약 5~8시간)

함께 점검할 부품 및 감별 진단

매니폴드 문제를 진단할 때는 관련된 다른 부품들도 함께 점검하는 것이 중요합니다. 이는 정확한 원인 파악과 재발 방지에 도움이 됩니다.

• 흡기 매니폴드 가스켓: 흡기 매니폴드 탈거 시 필수적으로 교환해야 하는 부품이며, 누유의 흔한 원인입니다.
• EGR 밸브: 흡기 매니폴드 카본 퇴적과 밀접한 관련이 있으므로, 함께 점검 및 클리닝/교환을 권장합니다. 진단기를 통해 고장 코드 확인 및 작동 상태를 점검합니다.
• 스로틀 바디: 흡기 시스템의 일부로, 카본 퇴적 시 함께 클리닝을 권장합니다.
• DPF (디젤 미립자 필터): 흡기 매니폴드 문제로 인한 불완전 연소는 DPF 막힘을 가속화할 수 있으므로, 상태 확인이 필요합니다.

감별 진단:

• 인젝터: 인젝터 테스트 및 분사량 점검을 통해 연료 분사 문제와 매니폴드 문제를 감별합니다.
• 터보차저: 터보차저 작동 상태 및 관련 부품 점검을 통해 출력 저하의 원인이 터보차저인지 매니폴드인지 구분합니다.

정확한 부품 구매를 위한 필수 정보

매니폴드 파이프는 차량 모델 및 연식에 따라 미세한 차이가 있을 수 있습니다. 따라서 정확한 부품 확인을 위해서는 반드시 차대번호(VIN) 조회가 필요합니다. 부품 구매 전 정비 전문가와 상담하여 차대번호를 통해 정확한 부품을 확인하는 것이 이중 지출을 막는 가장 현명한 방법입니다.
