서브프레임 이상, 어떤 증상일까요?

“차체 하부에서 찌그덕거리는 소리가 계속 나요.”, “고속 주행 시 핸들이 불안정해요.”, “얼라인먼트가 자꾸 틀어져요.” 포드 포커스 2.0 TDCi 등 포드 차량 차주분들이 겪는 이런 증상들은 서브프레임 이상 신호일 수 있습니다. 서브프레임은 차량의 안정성과 안전에 지대한 영향을 미치는 핵심 구조 부품입니다. 서브프레임 문제는 기계적 손상으로 인한 것이므로, 엔진이나 전자 장치처럼 특정 진단 고장 코드(DTC)를 발생시키지 않습니다. 따라서 경고등이 뜨지 않는다고 해서 문제가 없다고 단정할 수 없습니다.

차량의 뼈대, 서브프레임의 핵심 역할

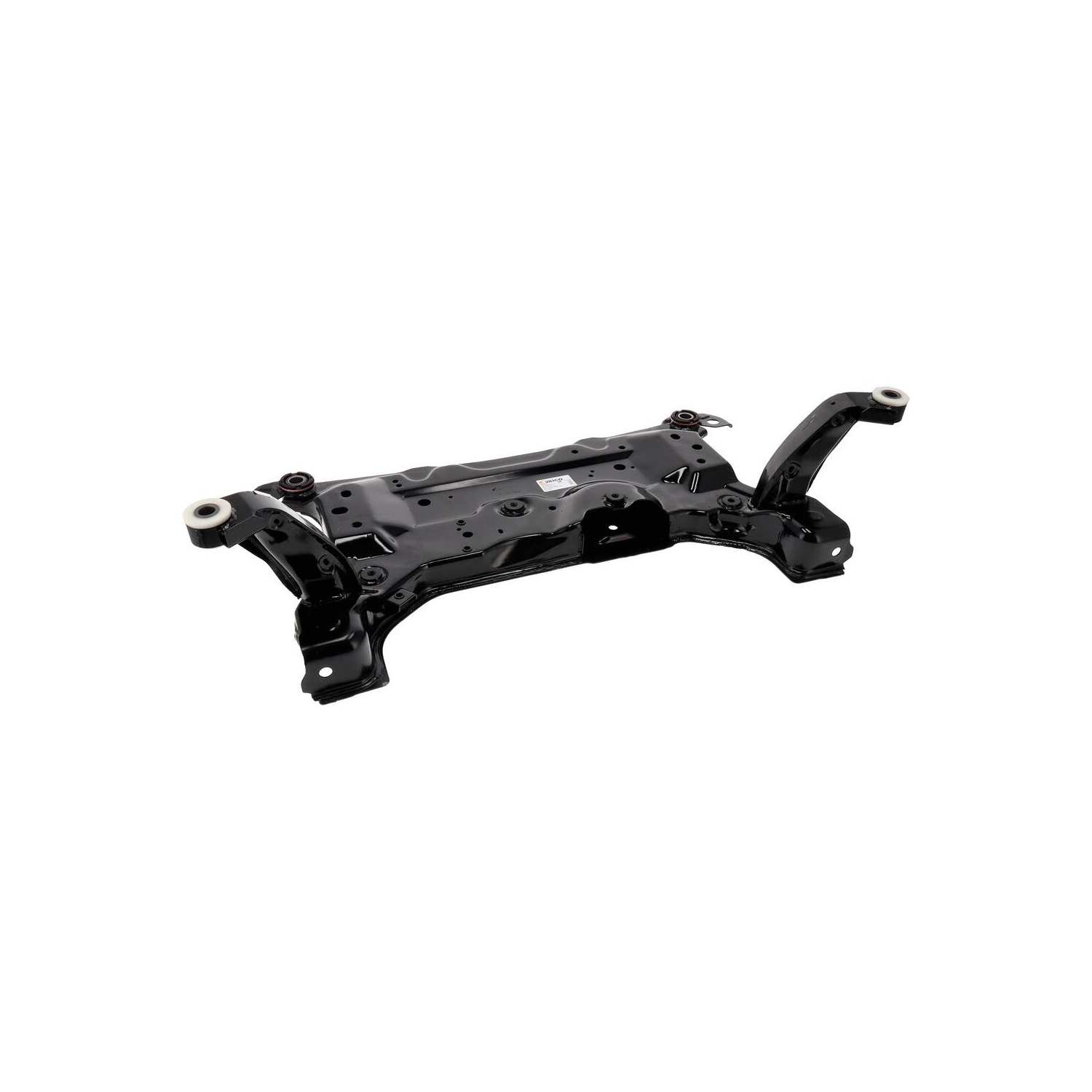

서브프레임은 ‘엔진 멤버’ 또는 ‘크로스 멤버’라고도 불리며, 차량 하부를 지탱하는 견고한 금속 구조물입니다. 이 부품은 엔진, 변속기, 서스펜션 시스템(로어암, 스테빌라이저 등), 스티어링 랙 등 주요 동력 및 조향 장치를 차체에 단단히 고정하는 뼈대 역할을 합니다. 주행 중 노면 충격과 진동을 흡수하고, 차체 강성을 유지하며, 코너링 시 안정적인 주행 성능을 제공합니다. 또한, 사고 발생 시 충격을 분산하여 탑승자의 안전을 보호하는 중요한 기능도 담당합니다.

서브프레임 이상 증상과 방치 시 위험성

서브프레임에 문제가 생기면 다양한 증상이 나타나며, 방치 시 심각한 안전 문제로 이어질 수 있습니다.

• 하체 소음: 요철 통과, 핸들 조작, 출발/정지 시 ‘찌그덕’, ‘뚝’, ‘삐걱’ 등의 소음. 부싱 노후화, 서브프레임 변형, 볼트 풀림이 원인입니다.
• 주행 안정성 저하: 고속 주행 시 차량 흔들림, 직진성 저하, 핸들 유격, 코너링 시 불안정함.
• 승차감 저하: 노면 충격과 진동이 필터링 없이 차체로 전달되어 승차감이 불쾌해집니다.
• 타이어 편마모: 서브프레임 변형으로 인한 휠 얼라인먼트 영향으로 타이어 편마모 발생. 제동 성능 및 안전에 악영향을 줍니다.

이러한 증상을 방치하면 서스펜션 부품 2차 손상, 조향 정밀도 저하로 이어집니다. 최악의 경우, 서브프레임 파손은 엔진/변속기 등 주요 부품 이탈을 초래하여 주행 중 차량 통제 불능 상태를 만들고, 사고 시 충격 흡수 능력 저하로 탑승자 안전에 치명적일 수 있습니다.

서브프레임 고장의 주요 원인

서브프레임은 견고하지만, 다음 요인들로 손상될 수 있습니다.

• 외부 충격: 과속방지턱, 포트홀, 경미한 사고 등 직접적인 충격으로 변형이나 균열 발생. 가장 흔한 원인입니다.
• 부식: 염화칼슘 사용이 잦은 지역이나 습기 많은 환경에서 부식이 심해지면 강도가 약해져 파손 위험이 커집니다.
• 고무 부싱 노후화: 서브프레임과 차체를 연결하는 고무 부싱이 경화되거나 찢어져 유격과 소음을 발생시킵니다.
• 결합 볼트 풀림: 장기간 주행 진동으로 서브프레임 고정 볼트/너트가 풀려 유격과 불안정한 주행을 유발할 수 있습니다.

서브프레임 정비 및 점검 가이드

자가 점검 요령: 정확한 진단은 전문가에게 맡겨야 하지만, 다음과 같은 방법으로 이상 여부를 가늠해 볼 수 있습니다. 안전한 곳에서 차량 하부를 육안으로 확인하여 서브프레임 자체의 변형, 균열, 심한 부식 여부를 살핍니다. 특히 부싱 주변의 찢어짐이나 경화 여부를 확인합니다. 정지 상태에서 핸들을 좌우로 돌려보거나, 저속으로 요철 구간을 주행하며 하체 소음(‘뚝’, ‘찌그덕’)의 종류와 위치를 파악하고, 평소와 다른 핸들 유격, 고속 주행 시 불안정함, 차량 쏠림 현상 등을 주의 깊게 느껴봅니다. 이러한 자가진단은 참고용이며, 이상 징후가 느껴진다면 반드시 전문 정비소를 방문하여 정밀 점검을 받는 것이 중요합니다.

교체 시기, 공임 및 난이도: 서브프레임은 소모품이 아니므로 정해진 교체 주기는 없습니다. 주로 외부 충격으로 인한 변형, 심각한 부식, 혹은 부싱의 심각한 파손 시 교체가 필요합니다. 서브프레임 교체는 엔진, 변속기, 서스펜션, 스티어링 랙 등 수많은 주변 부품을 탈거하고 재조립해야 하므로 매우 복잡하고 난이도가 높은 작업입니다. 자가 정비는 절대 불가능하며, 숙련된 전문 정비사에게 의뢰해야 합니다. 공임은 차량 모델, 작업 범위, 정비소마다 차이가 크지만, 일반적으로 수십만 원에서 백만 원 이상까지 예상할 수 있는 고비용 작업입니다. 정확한 견적은 정비소에서 차량 진단 후 받아보시는 것이 가장 좋습니다.

함께 점검할 부품 및 감별 진단: 서브프레임 문제와 증상이 유사하거나 서로 영향을 주고받는 부품들이 많으므로, 점검 시에는 다음 부품들을 함께 확인하는 것이 좋습니다. 엔진 마운트 및 미션 마운트, 로어암, 어퍼암, 스테빌라이저 링크/부싱, 스티어링 랙, 등속 조인트 등이 대표적입니다. 부싱 소음이 서브프레임 부싱에서 나는지, 로어암 부싱에서 나는지 정확히 판단해야 합니다. 얼라인먼트 교정 후에도 지속적으로 틀어진다면 서브프레임 변형을 강력하게 의심해 볼 수 있으며, 숙련된 정비사의 정밀 진단이 필수적입니다.

순정 부품 구매 시 주의사항 (차대번호 확인 필수)

포드 포커스 2.0 TDCi 차량의 서브프레임 교체를 위해 순정 OEM 품번 1754856을 찾으시는 독자분들이 많으실 겁니다. 이 품번의 서브프레임은 포드 포커스 등 여러 포드 모델에 적용될 수 있는 부품입니다. 하지만 차량 부품 구매 시 가장 중요한 것은 ‘차대번호(VIN)’를 통한 정확한 부품 확인입니다. 동일 모델명이라도 연식, 트림, 엔진 종류에 따라 미세하게 다른 서브프레임이 적용될 수 있기 때문입니다. 따라서 부품 구매 전 반드시 본인의 차량 차대번호를 판매처에 알려주어 해당 차량에 정확히 호환되는 부품인지 이중으로 확인해야 합니다. 중고 부품 구매 시에는 육안으로 변형, 부식, 크랙, 불법 용접 흔적 등이 없는지 철저히 검사해야 하며, 가급적 신품 또는 검증된 애프터마켓 부품을 정식 유통 경로를 통해 구매하시는 것을 권장합니다.
